■桟木ケレン機 SK33N型・100V/400W馬力(200V/750W馬力)
★オープン価格
■桟木ケレン機 SK33NP型 取り出しローラー付
★オープン価格
●当社独自のノウハウと機械設計により桟木の四面のコンクリートを同時にケレン出来ます
・送り速度から単純計算した場合は8Hで4M桟木が1000本
●ブラシの調整と交換は簡単に出来ます
・ブラシの押さえ調整は1回転で2.5MM前に進みます
・ケレンしながらブラシの的確な調整が出来ます
・本体寸法 650×670×703H 90Kg
・オプション
30CMかさ上げ台車
かさ上げが必要な場合は60角パイプを均等に切断して機械の足に差込みます(SK33N型)
桟木厚さ不定用
機械の下に置いて廃コンクリを貯めるトロ箱
ホームセンターに有る軽量手押し台車に載ります(機械重量90k)
・ブラシの選択はお客様の自由です(カップワイヤーブラシ／外径65～75mm・取付ネジ径M10)
標準
推奨
鉄工用ナイロンブラシ
・カップワイヤーブラシ注文
・ブラシ締付＆交換用薄型スパナ
(口幅22mmスパナ)
・桟木の仕上げ面は毛先が細い方が綺麗になります
※SK32型以前の物は硬いブラシの使用は不可
(硬いブラシを使用する場合は桟木の横方向の位置をきちんと決める必要があります)
梱包状態
この状態で福山通運にて送ります。お客様のフォークリフトで降ろして頂きます。機械のカバーと木製パレットはそのまま使えます。
出荷時は梱包の関係によりローラーと出口のブラシは下げていますので、使う前には上げて下さい。
(梱包の方法は変わる場合が有ります)
※東京迄の送料は25000円(R5.9月改定)(SK型ケレン機)
取扱説明書

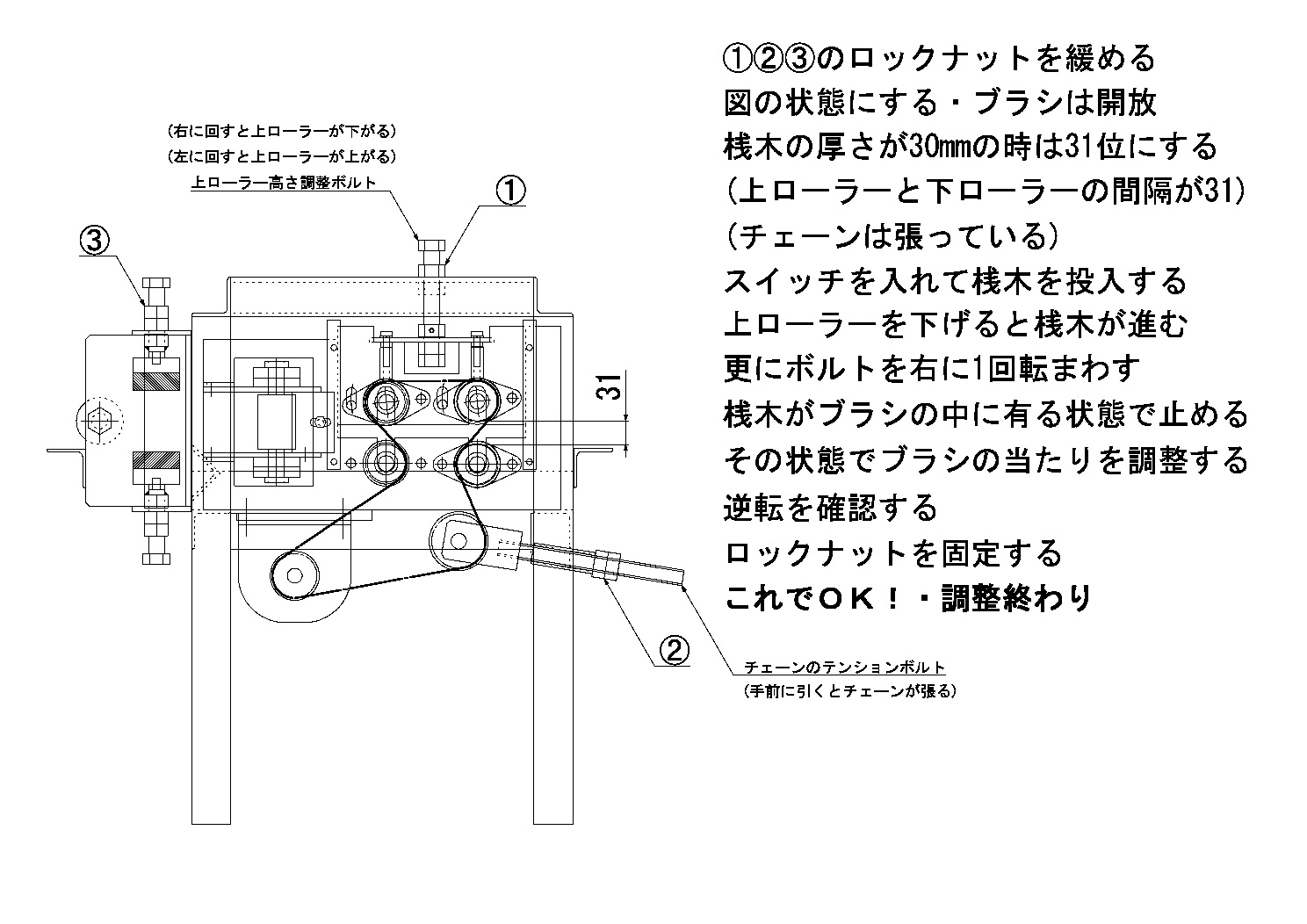

【最初の調整の仕方】
要は、桟木の厚さ-(2～3mm)位の適当な間隔に上ローラーを合わせてチェーンが少し弛む状態にすると言う事です
(出荷時にはそのようにしています)
(そして、薄い桟木が前に進まなかったら上ローラーを桟木が進む程度に更に下げる)
(又、ケレン圧力を強くしたい場合は上ローラーを更に少しだけ下げる)
※薄い桟木を基準にして厚い桟木が負荷が大きくて止まった時に上ローラーを上げるのは駄目です
(チェーンが突っ張ってローラーは上には動かないから)
※上ローラーを上げたり桟木から角パイプに変更する時は、その前にチェーンを弛まさせます
(そのままで上ローラーを上げようとしてもチェーンが引っ張って上がりません)
(角パイプから桟木に変更する為に上ローラーを下げる時はチェーンはそのままでいいです・その後でチェーンを張る)
後で微調整は自由に出来ますから最初は適当でいいです
チェーンを弛まさせると振動は大きくなりますので音がうるさい時はチェーンを少しだけ張ります
＜簡単取説＞
●一番最初にやる事はチェーンの張り調整ですが出荷時に仮調整しています
・上ローラーの高さを決めた後に正しく調整して下さい
(機械の下部に機械の外に突き出ているボルトで調整します)
(桟木を投入した時にチェーンが張り過ぎるのが良くないです)
●機械の上部に突き出ているボルトは上ローラーの高さ調整です
(お客様の桟木の厚さに合わせてお客様で調整して下さい)
・右に回すと上ローラーが下がってケレン圧力が強くなります
・1回転でローラーが2.5MM下がります(SK33)
・ケレン圧力は桟木が止まらずに前に進む程度にする
●入口左の板か又はベアリングに桟木の左端を当てて真っ直ぐに投入する
(桟木が右に流れるとブラシや縦ローラーが正しく当たらずに性能が低下します)
●桟木が入ってない状態でチェーンを張らないで下さい【重要】
(桟木を入れるとチェーンが張る構造になっています)
・機械の下部に突き出ている20MMのボルトでチェーンの張りを調整します
・チェーンが伸びて機械の振動が大きくなったらチェーンを少しだけ張ります
●ケーブルは長くしていますので100V電源は柱から取って下さい
(1.25スケアの4芯ケーブルの2芯を1束にして電流容量を大きくしています)
(電源電圧が下がるとモーターの力が弱くなります)
(延長ケーブルを使う時は柱のコンセントとケーブルの間に100V昇圧器を入れると良いです)
●機械上部のボルトは上ローラーの高さ調整です
(桟木が前に進まない時はボルトを右に回してローラーを下げて下さい・下げ過ぎると桟木や機械が傷みます)
(ロックナットを解除させてボルトを回します)

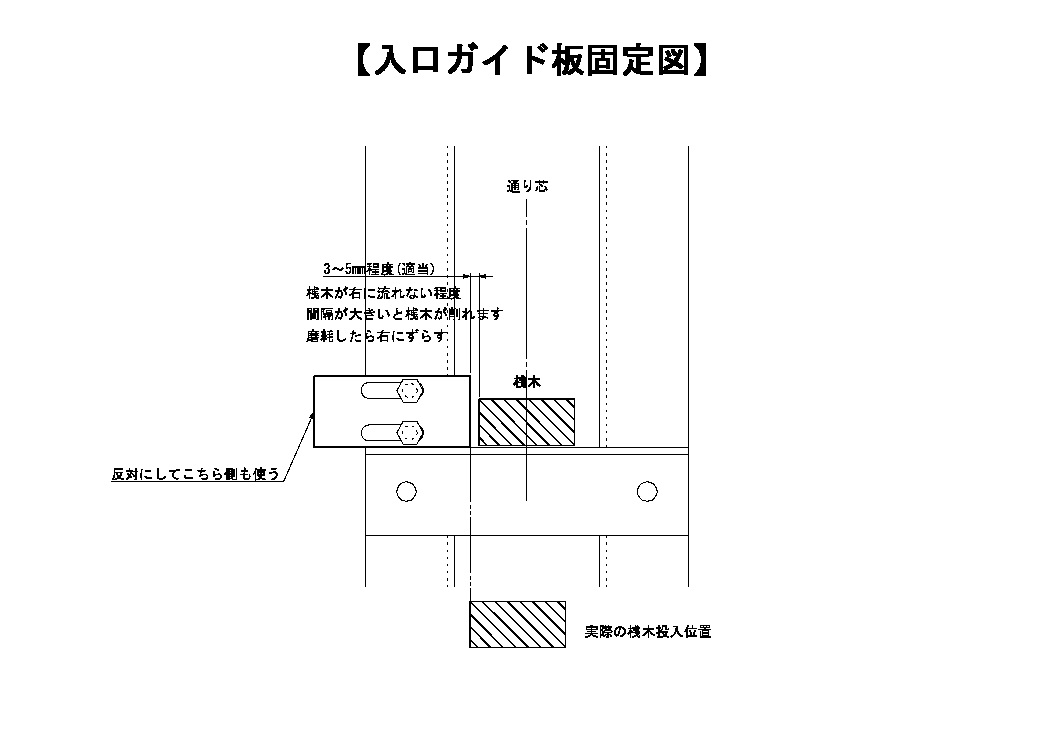

●機械入口の左の鉄板は桟木の横方向の位置を決める為です
桟木の左側面をこの板に当てて真っ直ぐに投入して下さい・右側のベアリングは位置決め用では無いから無視する事
そうする事で桟木が右方向に流れてブラシの当たりが変わらないようにしています
(ケレンする為では無いです・磨耗したら右にずらして下さい)
(磨耗が大きくなると桟木が斜めに進んで桟木が途中で止まったり桟木の側面が削れたりします)
※磨耗を少なくする為のステンレス仕様の場合は調整がシビアになります
※最新型の標準は板では無くてベアリングになっていますが、ここの板にケレンの効果が有るので買い替えの時は付けてくれと言われる事が多いです
●出口ブラシの押さえは強くしないで下さい【重要】
(逆転の方がブラシの負荷は大きくなりますから、逆転でも桟木がスムーズに動く程度)
(ブラシの押さえを強くして正常な桟木の送り速度より遅い速度で使用するとモーターが焼けます)
●出口の4個のブラシの中の下のブラシ付近に溜まるコンクリは随時掃除して下さい
(湿ったコンクリを放置するとネジ部が錆びてブラシの調整が出来なくなります)

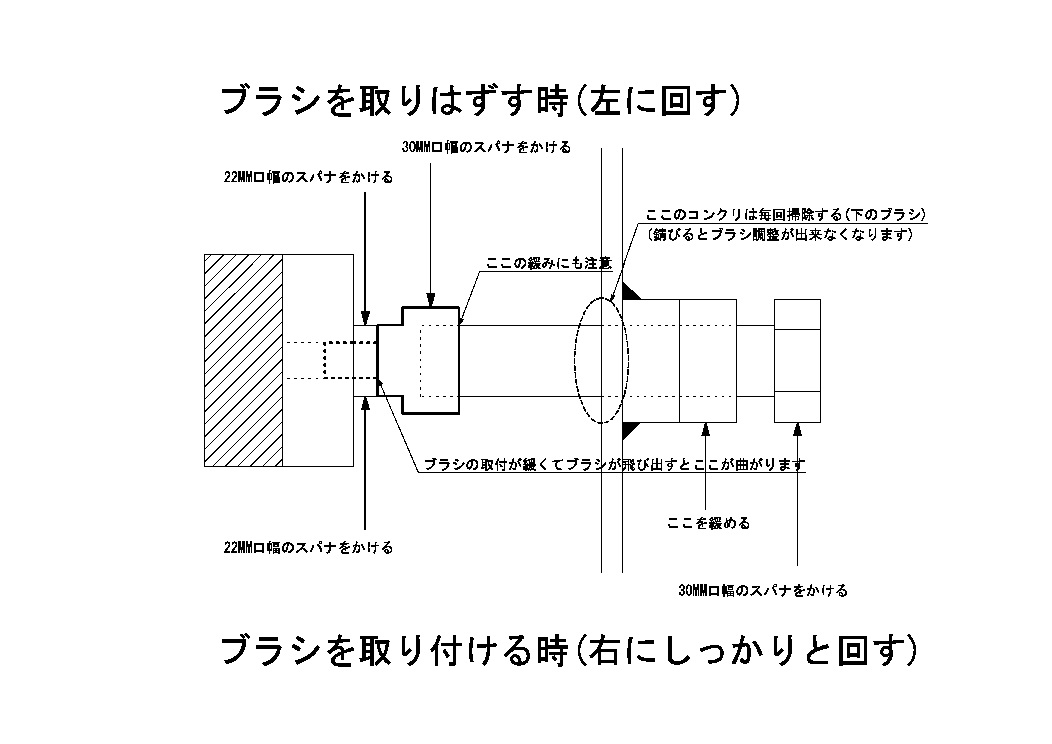

●出口ブラシの取付に緩みが無いか時々に点検して下さい
緩みが有るとブラシが飛び出してブラシ取付ボルトの根元が曲がります
●湿った桟木は通さないで下さい
(スリップします→ローラーを回転させながら桟木の端をバタやボンコチで叩く)ローラーを下げても桟木は進みません・うまく行かなかったら電話して下さい
(湿っていてもコンクリで汚れている場合はスリップしません)
(角パイプのような金属の場合は湿っていても関係ないですが潰したコンクリが付着しますのでケレンの見た目は悪いです)
●時々に機械の外からチェーンにオイルスプレーやＣＲＣ等を注して下さい
(チェーンは動いていますから手は絶対に近づけない事)
(中のベアリングには給油の必要は有りません)
●機械の内部は触らないで下さい→電話090-2096-8613
(ガタを作っているボルトを締めないで下さい)
(スプリングを縮めたりしない事)
☆標準のワイヤー捻りブラシについて・外径65～75mm 取付ネジ径M10
新品の時は線の先が尖っていますので最初はブラシを強く押さえないで下さい(ブラシでの負荷が強過ぎる為)
ひねりワイヤーカップブラシ
☆逆転させる時の注意
桟木が入口左の板よりも奥にある状態で逆転させないで下さい(桟木と入口左の板がぶつかって板が曲がります)
ベアリング仕様の場合は留意する必要は無いです
☆桟木の厚さがばらばらの時の調整方法【重要】
①薄い桟木が前に進む程度に上ローラーの高さを決める
②出口の上ブラシは厚い桟木に合わせる
③汚れている面を下にしてケレンする
※下ローラーは固定ですから下ローラーと下ブラシが基準になります
【最新型・SK33R型について】
上ローラーが固定で下ローラーをスプリングで浮かしています(従来型は下ローラーが固定で上ローラーのスプリングが縮みます)
例えば桟木の厚さが27mmで上ローラーと下ローラーの間隔が24mmだと下ローラーのスプリングが3mm縮みます
上ローラー位置を決めた後は、桟木が無い状態でチェーンを張ります
上ローラーを上げる時はその前にチェーンを弛まさせるのは一緒です
この方式のメリットは厚さが違う桟木を投入してもチェーンの張りは変わらない事です
ブラシは上が基準で下ブラシは厚い桟木に合わせます
【参考図集】
